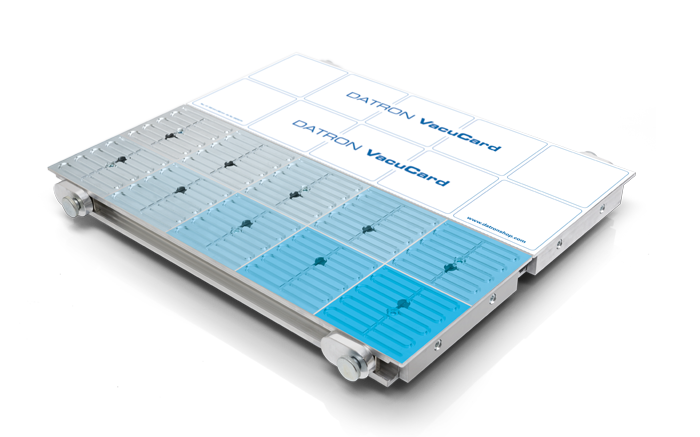

Mit den DATRON Vakuum-Modulspannplatten erleben Sie trotz einfachster Handhabung eine maximale Spannkraft die durch die spezielle DATRON Vakuum Verteilung erreicht wird. Die Vakuumplatten sind in verschiedenen Größen erhältlich und in Segmente aufgeteilt, die mit einem Vakuumverteiler getrennt voneinander betrieben werden können. Darüber hinaus können einzelne Segmente individuell genutzt werden. Zur Verteilung des Vakuums unter dem Werkstück sind DATRON Vacucard Spezialkartons erhältlich, die gleichzeitig als Opferschicht dienen.

Beschreibung:

• Für einfaches und sicheres Spannen von Plattenmaterialien
• Beinhaltet sämtliches Zubehör und Verbrauchsmaterial, um die volle Funktionalität der Vakuumspanntechnik auf DATRON neo zu nutzen

Lieferumfang:

• 2x Vakuum-Modulspannplatte 500 mm x 200 mm (inkl. Anschlägen und Befestigungsmaterial)
• 1x Vakuumpumpe
• 50x VacuCard 500 mm x 200 mm
• 50x VacuCard 500 mm x 400 mm
• 1x Vakuumschlüssel
• 1x Zweischneider abgesetzt mit Eckradius (zum Überplanen der Vakuum-Modulspannplatten)

Beschreibung:

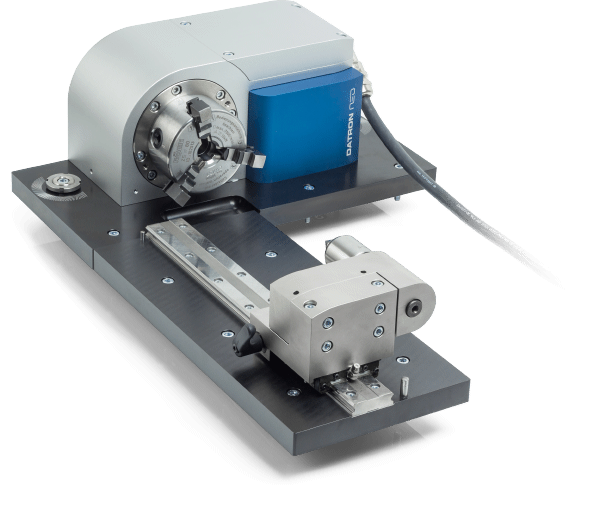

• Zur Erweiterung der Möglichkeiten hinsichtlich Mehrseitenbearbeitung, Rundgravuren
• Wird auf der linken Seite des Maschinentischs positioniert
• Eine Modulspannplatte mit Zentrierkegeln und einer Griffmulde ermöglicht ein schnelles und genaues Positionieren auf dem Maschinentisch
• Einfach nachrüstbar

Technische Daten:

• Spitzenhöhe: max. 55 mm (abweichend bei Verwendung des optionalen Zubehörs)
• Plug&Play-fähig
• Aufnahme: Planfläche mit D=106 mm und zentrischer Passung (34h6)
• Antrieb: 200 Watt AC-Servo mit Zahnriemen, Multi-Turn Absolutwertgeber
• Modulo-360° Betrieb
• Auflösung: < 0,0001°
• Maximale Drehzahl: 60 1/min
• Abmessungen (X x Y x Z): 109 mm x 244 mm x 145 mm

Lieferumfang:

• Drehachse auf Modulspannplatte
• Drehachsensteuerung
• Lizenz 4. Achse für Steuerung DATRON next

Optionales Zubehör:

Hinweis: Das optionale Zubehör für die Drehachse wird nach Rücksprache passend zu Ihrer Bearbeitung zusammengestellt.

• Axis4 Reitstock
• Axis4 Dreibackenfutter
• Axis4 Zentrischspanner

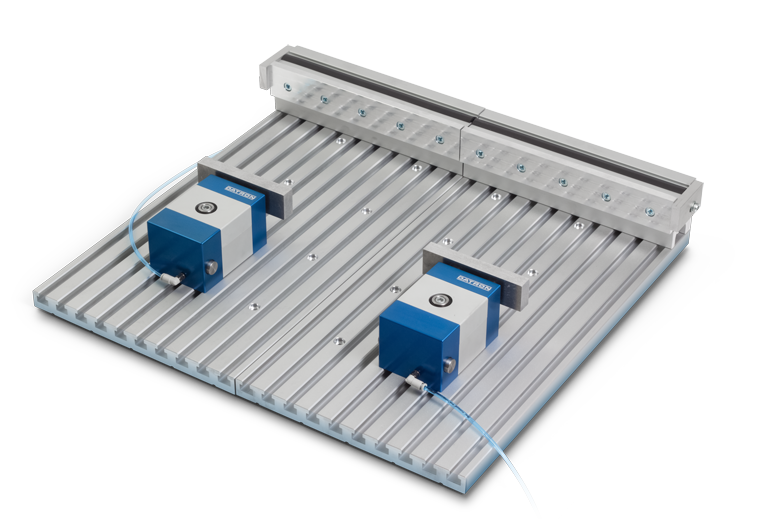

Das pneumatisch-hydraulische Spannelement bietet hohen Bedienerkomfort und sorgt für eine kurze Umrüstzeit. Überall dort, wo hohe Flexibilität gefragt ist, kann es nicht nur auf einer T-Nutenplatte sondern auch stationär eingesetzt werden.

Beschreibung:

• T-Nuten-Modulspannplatten für flexible Spannmöglichkeiten
• Kurzhubspanner für schnelles, sicheres Spannen von Werkstücken mit einer Hand

Lieferumfang:

• 1x T-Nuten Modulspannplatte rechts
• 1x T-Nuten Modulspannplatte links
• 2x Kurzhubspannelement KSE-PH
• 1x Schwalbenschwanzfräser

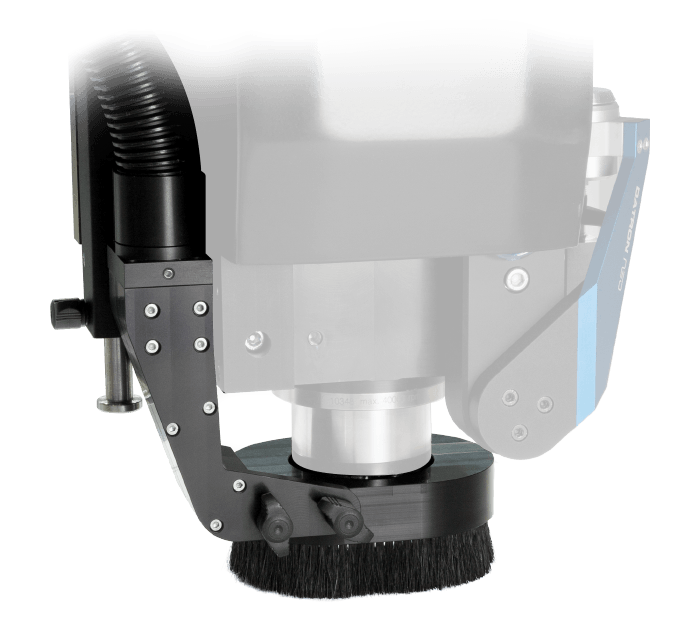

Feinen Staub, der bei der Bearbeitung von Kunststoffen oder Holz anfällt, entfernen Sie effizient mit der optionalen DATRON neo Staubabsaugung.

Beschreibung:

• Sorgt für geringere Verschmutzung der Maschine und saubere Umgebungsluft durch Absaugung von Staub und kleinsten Spänen
• Kundenmontage möglich
• Höhenverstellung durch die Steuerung
• Automatikmodus
• Nicht zur Verwendung mit Kühlschmierstoffen

Lieferumfang:

• Absaugung bestehend aus Absaugkopf inklusive Bürste und Hubeinheit
• Absauggerät mit Luftfilter
• Schläuche

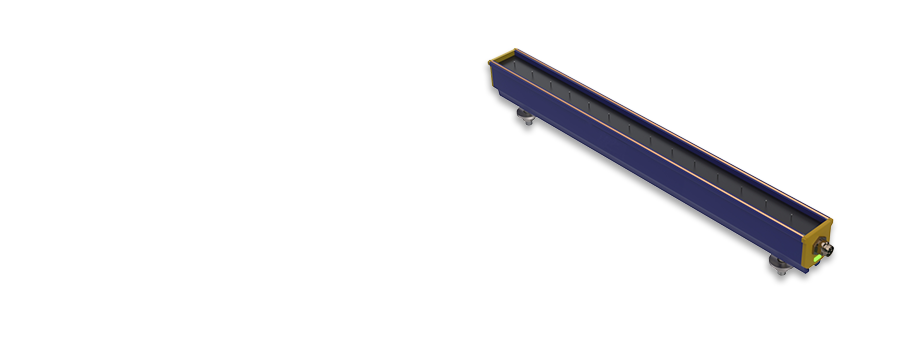

Die DATRON neo Ionisierleiste erleichtert bei der Bearbeitung von Kunststoff das Spänemanagement. Die Ionisierleiste entlädt die anhaftenden Späne im Maschineninnenraum, sodass sie durch Druckluft in die Spänekiste fallen können. Dadurch werden die Reinigungsaufwände im gesamten Prozess deutlich reduziert.

Lieferumfang:

• 1x USB-Tastaturschwarz (staub- und wasserdicht nach IP 68)
• 1x Metallhalter
• 4x Schrauben zur Montage am Displayhalter
• Kabelbinder

_{*Abbildung ähnlich}

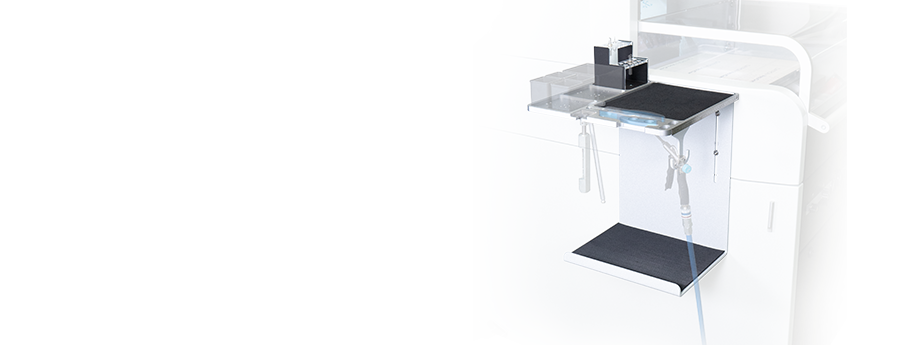

• Ablagetisch für DATRON neo zur Ablage von Werkstücken, Werkzeugen und Messmitteln
• Ein großer und vier kleine Sortierkästen für Bauteile und Zubehör
• Werkzeughalter für Werkzeuge mit d=10,5mm Anschlagring (19 Plätze)
• Magnetische Leiste zum Befestigen von kleinen Werkzeugen (Inbussschlüssel, Stahllinel etc.)
• Aufnahme Adapter-Einsetzwerkzeug für 6+8 mm Spannzangen 0068337D (nicht im Lieferumfang)
• Aufnahme für Einsetzwerkzeug-Anschlagring 8 mm Schaftwerkzeuge 0068180A (nicht im Lieferumfang)
• Aufnahme für die Vakuumverschlüsse im Tisch und den zugehörigen 10mm Inbus-Schlüssel (nicht im Lieferumfang)
• Mit Gummipuffern zur Maschine hin schwingungsentkoppelt
• Haken für Pressluftpistole
• Höhenverstellbar

Unser DATRON neo Zubehör für die Direktschaftspannung, um direkt mit dem Fräsen zu beginnen.

Um eine große Bandbreite an Werkzeugen verwenden zu können, erhalten Sie unter anderem präzise gefertigte Adapter sowie Anschlagringe. Diese ermöglichen den Einsatz von Werkzeugen mit unterschiedlichen Schaftdurchmessern. Auch das jeweils passende Einsetzwerkzeug ist beinhaltet.

Lieferumfang:

• 1x Adapter-Einsetzwerkzeug für 6+8 mm Spannzangen
• 1x Einsetzwerkzeug fürWerkzeuge mit 8 mm Schaftdurchmesser
• 1x Adapter-Spannzange von 3 mm auf 8 mm
• 1x Adapter-Spannzange von 1/8" auf 8 mm
• 3x Adapter-Spannzange von 6 mm auf 8 mm
• 6x Anschlagring, 8/12,5 mm, Messing
• 3x Anschlagring, 8/18 mm, Messing
• 1x Stahllineal 300 mm

Sichern sie sich eine hohe Maschinenverfügbarkeit. Mit unserem DATRON neo Maschinen-Wartungsset liefern wir Ihnen die nötigen Produkte für eine sorgfältige Präventivwartung. Sie erhalten mit diesem preislich attraktiven Paket folgende Artikel:

• Reinigungs- und Schmiermittel
• Filter und Dichtungsset
• Fettspritze
• Kalibrier-Set für DATRON XYZ Sensor
• Spindel-Wartungs-Set
